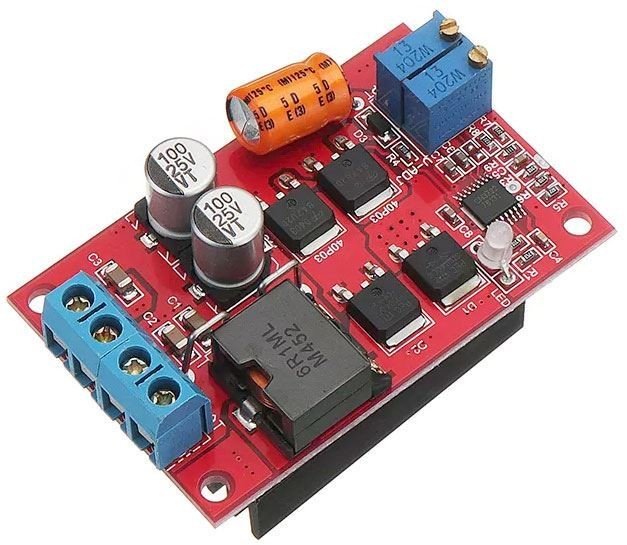

Regulátor MPPT 9-12-24V 5A, modul MPPT-V08A s IO CN3722

Modul MPPT regulátoru pro solární systémy 9-24V s bateriemi Li-Ion, Li-Pol, Ni-MH nebo Pb s max. nabíjecím proudem 5A. MPPT regulátor obsahuje měnič, který upraví V-A charakteristiku mapájecího zdroje(solární panel, větrná elektrárna apod.) na úroveň, která je nejvhodnější pro nabíjení připojené baterie. Tím je dosaženo nejnižších ztrát a nejlepší využití energie ze zdroje. Při použití olověné baterie 12V lze připojit FV panel o výkonu až 60W. Specifikace:Vstupní napětí: 8-28VDC Výstupní napětí: 5-26VDC Pb baterie: 12/24V Lithiové baterie: 7,2/10,8/14,4V Ni-Cd, Ni-MH baterie: 7,2-14,4V Způsob nabíjení: automatické 3 stupňové Účinnost 93% Vlastní spotřeba 3mA Max.nabíjecí proud: 5A (daný drátovým odporem na regulátoru)Ochrany: proti přepólování, zkratu, protizpětnému proudu do panelů Nastavení: 1) Na regulátoru nastavte trimr ”MPPT” do krajní polohy ve směru hodinových ručiček a trimr ”charge” do krajní polohy proti směru hodinových ručiček. 2) Připojte solární panel (zajištěte standardní světelné podmínky) nebo náhradní zdroj s napětím, které generuje FV panel (18V pro panely se systémovým napětím 12V) a otáčejte trimrem MPPT proti směruhod.ručiček, dokud se na výstupu neobjeví napětí (LED začne blikat modře) 3) Připojte nenabitou baterii přes A-metr a nastavte trimr ”charge” ve směru hod. ručiček do polohy, při které teče do baterie pro
